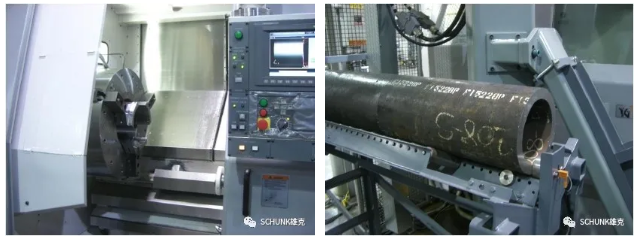

氣動卡盤應用領域廣泛，如車床、鉆床、加工中心，焊接設備和其它專用設備。與液壓卡盤相比，氣動卡盤無需額外配套設備，動力源更清潔，同樣適用于自動化行業應用。雄克氣動卡盤ROTA TP可用于旋轉應用，ROTA TPS用于加工中心上固定使用，TB系列主要用于石油行業的管道加工。

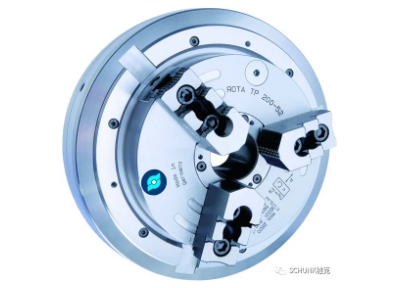

雄克ROTA TP氣動卡盤內部集成了驅動氣缸和保壓功能。在不適合使用液壓系統的機床或自動化產線上，只需要通過配氣環供氣，即可實現工件自定心夾緊。配氣環斷氣后，卡盤雙向保壓閥可保持卡盤氣缸內壓力，確保加工過程中卡盤夾持力穩定可靠。

當自動化產線需安全監測時，ROTA TP卡盤還可選配RSS-P1夾持力無線監測。

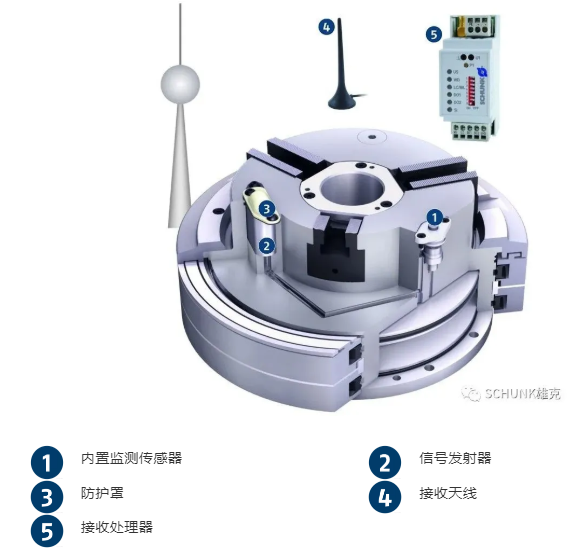

ROTA TP卡盤RSS-P1無線監測系統細節說明

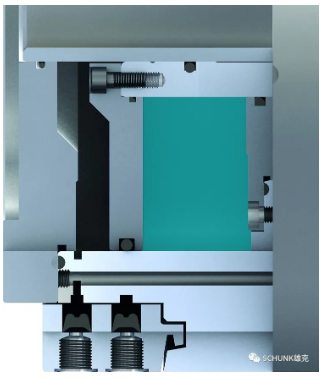

ROTA TP卡盤工作原理

雄克ROTA TP氣動卡盤的配氣環能夠防止氣源管路的纏繞。

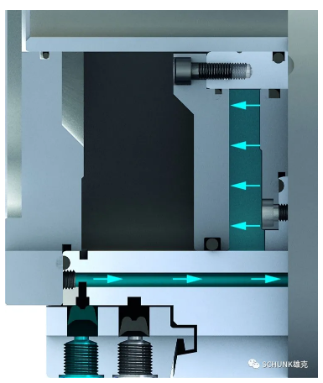

當配氣環內部通氣時，內部異型密封圈會受壓力變形，抱緊在卡盤主體外徑上，壓縮空氣通過異型密封圈內的氣孔導入到卡盤中，驅動卡盤動作。

配氣環停止通氣后，卡盤內部保壓閥保壓，將活塞腔內壓縮空氣永久保持，這樣就可以保證卡盤始終保持夾緊或松開狀態的夾持力。

配氣環內部異型密封圈受材料本身的特性回彈，與卡盤外徑脫離，回彈到初始位置。異型密封圈與卡盤主體不產生任何旋轉干涉。

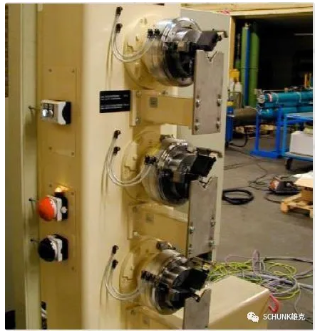

配氣環的安裝

雄克ROTA TP氣動卡盤主體部分可以旋轉，而外部配氣環是不可轉動，所以在安裝時需要在外側做一個安裝支架，將配氣環固定住，防止配氣環旋轉偏磨損壞。雄克ROTA TP卡盤配氣環提供三種固定安裝方案：

1 撥叉式的固定方式

只適合卡盤不轉動或轉速很低的場合使用。

2 連接環的固定方式

適合所有轉動與不轉動的場合，推薦用這種方式固定。

3 側向鎖緊式

在特定場合使用。

使用注意事項

在旋轉過程中不需要持續通氣，正常使用情況下，雄克ROTA TP卡盤在旋轉期間，禁止通氣驅動卡盤，持續通氣會損壞配氣環和固定支架。

保持驅動氣壓充足，若卡盤驅動氣壓降低會導致卡盤夾持力減小，這時最大旋轉速度也會相應降低。

維護簡單便捷，三個基爪上各有一個潤滑專用注油嘴，雄克提供卡盤專用潤滑油脂LINOMAX，建議每20小時分別注油潤滑一次。
