機器視覺雖只幾十年發展時間，但隨著全球新一輪科技革命與產業變革浪潮的興起，機器視覺行業順勢迎來快速發展。機器視覺的應用已經從最初的汽車制造領域，擴展至如今消費電子、制藥、食品包裝等多個領域?qū)崿F(xiàn)廣泛應用。

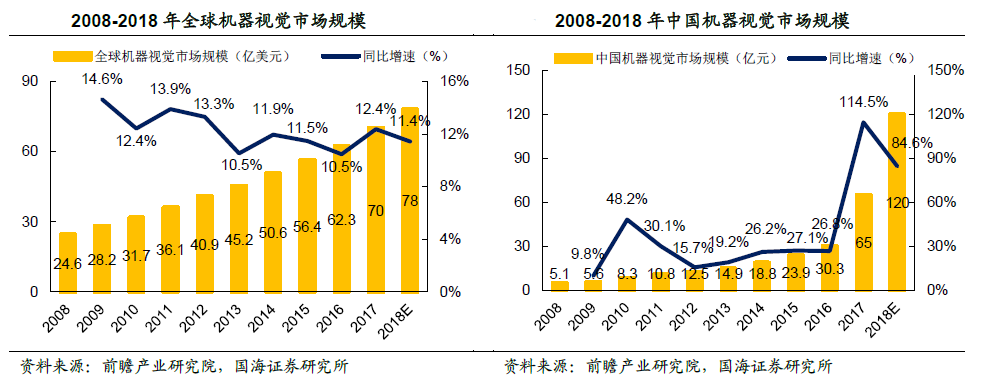

據前瞻產業研究院，全球機器視覺市場規模從2008 年的25 億美元增長至2017年70 億美元，年復合增速為12.3%。我國機器視覺市場從2008 年進入快速發展階段，至2017 年市場規模達65 億元，2008-2017 年復合增速32.7%，顯著高于全球水平。

國際機器視覺市場的高端市場主要被美、德、日品牌占據。美國康耐視（Cognex）、國家儀器（NI），德國巴斯勒（Basler）、伊斯拉視像（ISRA Vision），日本基恩士（Keyence）、歐姆龍（Omron）等都是在機器視覺領域擁有技術積累和良好客戶口碑的國際巨頭公司。其中康耐視和基恩士作為全球機器視覺行業的兩大巨頭，壟斷了近50%的全球市場份額。

國內機器視覺行業競爭格局較分散，在核心零部件上國外企業占據更大的市場份額與銷售優勢。據《中國機器視覺產業全景圖譜》，目前進入中國的國際機器視覺品牌已有200 多家，中國本土的機器視覺品牌有100 多家，各類產品代理商超過300 家，系統集成商也有超過100 家?？梢?，國內機器視覺企業以產品代理商與系統集成商為主，在機器視覺產業鏈上游領域布局較少，在機器視覺核心零部件的研發能力上不及國外老牌公司雄厚，因此中高端市場主要由國際一線品牌主導。

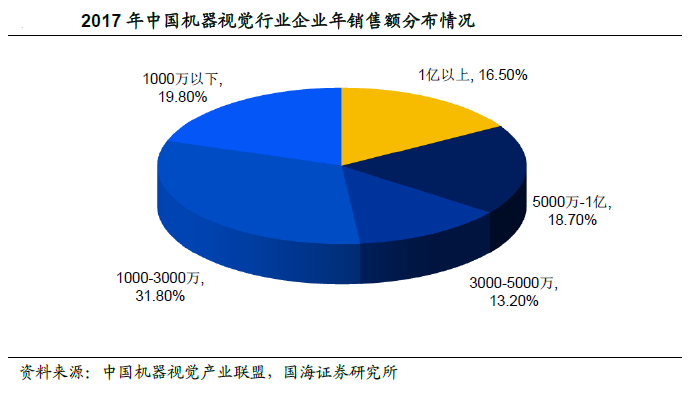

根據中國機器視覺產業聯盟2017 年度企業調查結果，國內機器視覺企業銷售額在1000-3000 萬的占比最高（31.8%），其余依次為1000 萬以下（19.8%），5000萬-1 億（18.7%），1 億以上（16.5%），3000-5000 萬（13.2%）。2017 年，康耐視在大中華區實現6.76 億元收入，相比之下，我國大部分機器視覺企業銷售規模較小。

1、 工業相機：捕捉和分析對象的核心部件

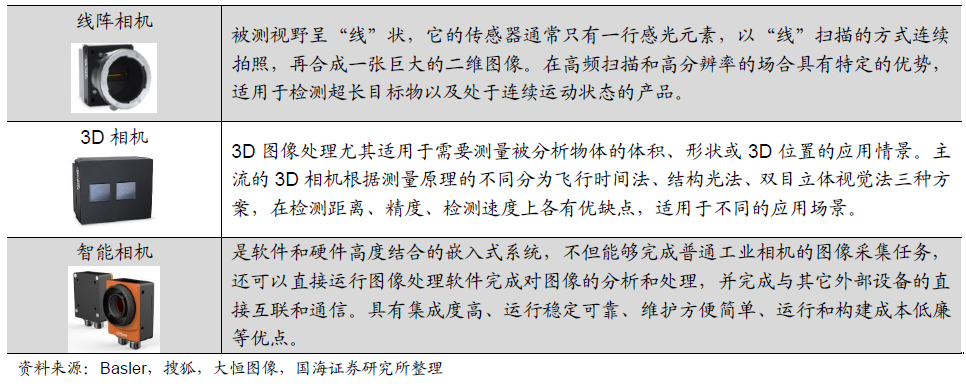

圖像分析的前提是由鏡頭捕捉光信號并轉變?yōu)橛行虻碾娦盘?。區別于民用相機，工業相機具有更高的圖像穩定性、傳輸能力和抗干擾能力，是機器視覺系統的關鍵組件。目前市面上的工業相機產品主要有線陣相機、面陣相機、3D 相機和智能相機等。智能相機將圖像的采集、處理與通信功能集成于單一相機內，已成為工業相機發展的趨勢。

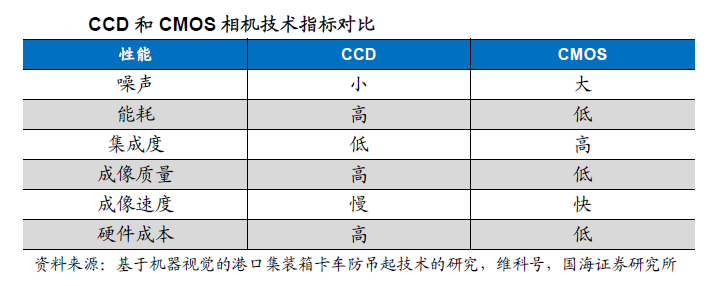

圖像傳感器是相機的核心，根據芯片類型可劃分為CCD 和CMOS 圖像傳感器，兩者都使用光敏二極管進行光電轉化，但在工作原理和產品特性上都存在較大區別。

CCD 圖像傳感器是一個由光電二極管和存儲區構成的矩陣，每一個感光元件在將光線轉化為電荷后，直接輸出到下一個感光元件的存儲單元，依此類推到最后一個感光元件形成統一的輸出，再由放大器放大電信號以及專門的模數轉換芯片將模擬信號轉換為數字信號。而CMOS 傳感器中每一個感光元件都直接整合了放大器和模數轉換邏輯（ADC），當感光二極管接受光照、產生模擬的電信號之后，電信號首先被該感光元件中的放大器放大，然后直接轉換成對應的數字信號。

CMOS 傳感器在應用于機器視覺初期，由于在處理快速變化的影像時，容易因電流變化過于頻繁而產生過熱現象，使得噪聲難以抑制，因此僅應用在影像畫質要求較低的中低端工業產品；而CCD 由于圖像質量更高、抗噪能力更強的優勢多應用于高端場合。

隨著CMOS 傳感器在消費電子設備上的大量應用推動了CMOS 技術的發展，其性能已顯著提高，而制造成本大幅下降。CMOS 傳感器的分辨率和圖像質量正在逼近CCD 傳感器，并且憑借高速度（幀速率）、高分辨率（像素數）、低功耗以及最新改良的噪聲指數、量子效率及色彩觀念等各方面優勢，CMOS 傳感器建立了穩固的市場地位，在工業圖像處理的眾多領域正逐步取代CCD 傳感器。

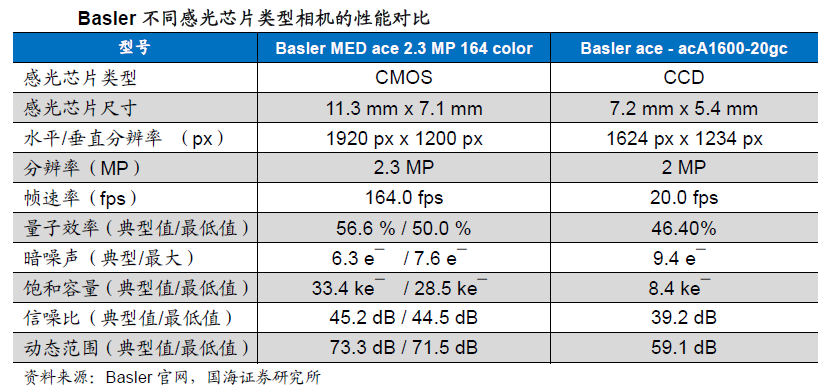

以Basler 的工業相機產品為例，在分辨率相近的情況下，CMOS的幀速率比CCD顯著更高，并且具有更高的量子效率、信噪比、動態范圍以及更低的暗噪聲?？梢?，CMOS 在某些性能指標上已達到或者優于CCD 水準，具備替代CCD 的能力。

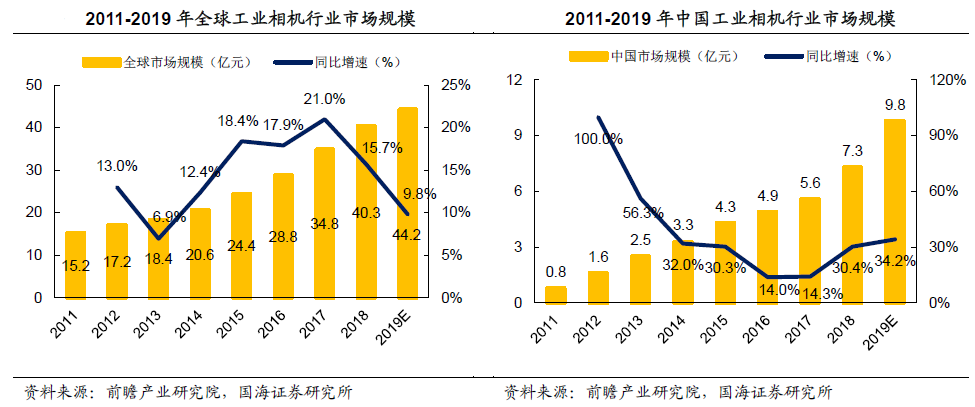

近些年工業相機行業在全球市場和中國市場均呈現快速增長趨勢。全球工業相機行業規模由2011 年15.2 億元增長至2018 年的40.3 億元，年均復合增速為14.95%；中國工業相機行業規模2011 年僅有0.8 億元，2018 年達7.3 億元，實現了37.14%的復合增長率。中國工業相機市場正以遠超全球市場的增速迅速擴張。

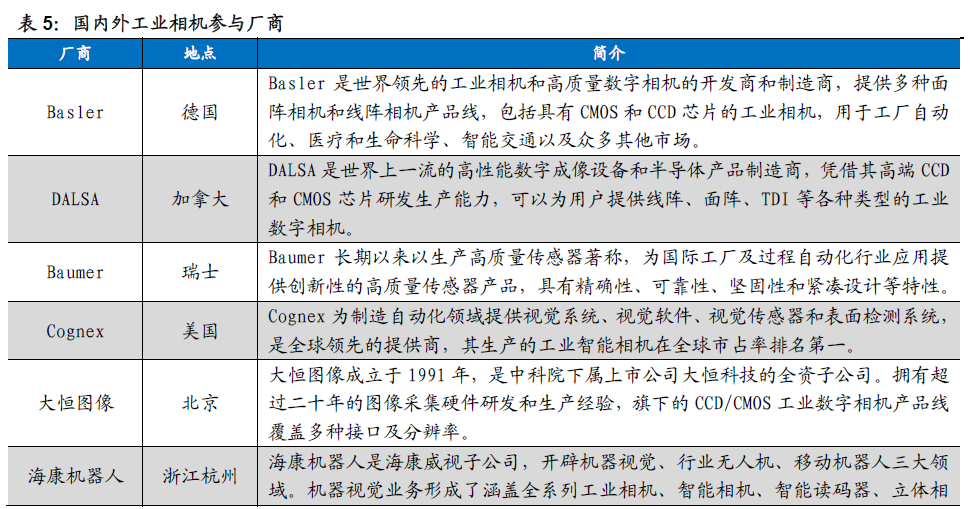

目前，全球工業相機行業由歐美品牌占據主要市場。據前瞻產業研究院，2018年北美品牌占據全球工業相機市場62%的份額，歐洲品牌占15%，國外知名企業如德國Basler、加拿大DALSA、美國康耐視等。從細分領域來看，工業智能相機市場相較于板卡式相機市場呈現更高的集中度。

我國對于工業相機的研究起步較晚，最初主要由大恒圖像等幾家老牌相機公司代理國外品牌。近些年我國也逐步發展出一批自主研發工業相機的國產品牌，如大恒圖像、?？禉C器人、華?？萍己途S視圖像等。目前我國工業相機行業主要布局于中低端市場，可逐步實現進口替代；而在高分辨率、高速的高端工業相機領域仍以進口品牌為主。根據中國海關總署數據，2018 年我國工業相機進口數量為8159 臺，進口金額為4483 萬美元，同比增長8.3%。

2、 鏡頭：清晰成像的核心

鏡頭是機器視覺圖像采集部分重要的成像部件，鏡頭的主要作用是將目標成像在圖像傳感器的光敏面上，分辨率、對比度、景深以及像差等指標對成像質量具有關鍵性影響。

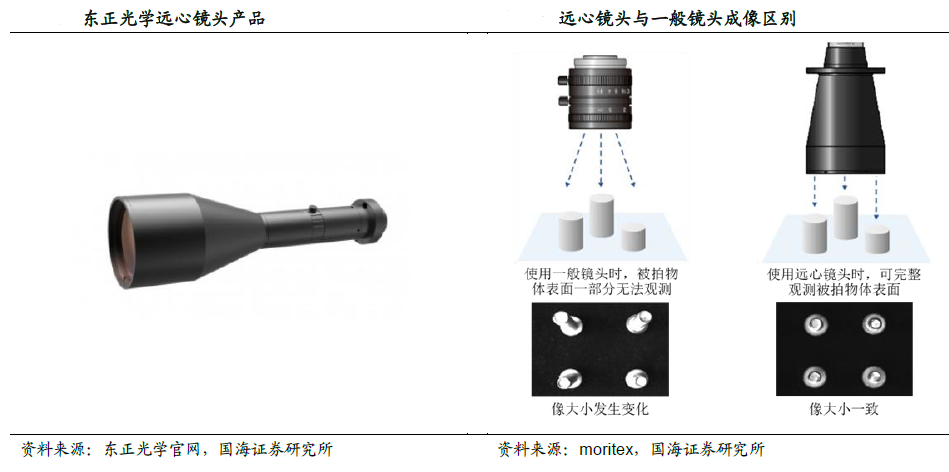

工業鏡頭按焦距可分為定焦鏡頭和變焦鏡頭；根據光圈可分為固定光圈和可變光圈；根據視場大小可分為攝遠鏡頭、普通鏡頭和廣角鏡頭。此外，還有幾種具有特殊用途的鏡頭，如遠心鏡頭、顯微鏡頭、微距鏡頭、紫外鏡頭和紅外鏡頭等。由于傳統鏡頭存在視差現象（即鏡頭的放大倍數隨物距的變化而變化），且通常有高于1~2%的畸變，遠心鏡頭應用而生。它可以在一定物距范圍內糾正視差的影響，并將畸變系數嚴格控制在0.1%以下。遠心鏡頭由于其特有的平行光路設計一直為對鏡頭畸變要求很高的機器視覺應用場合所青睞，適應精密檢測需求。

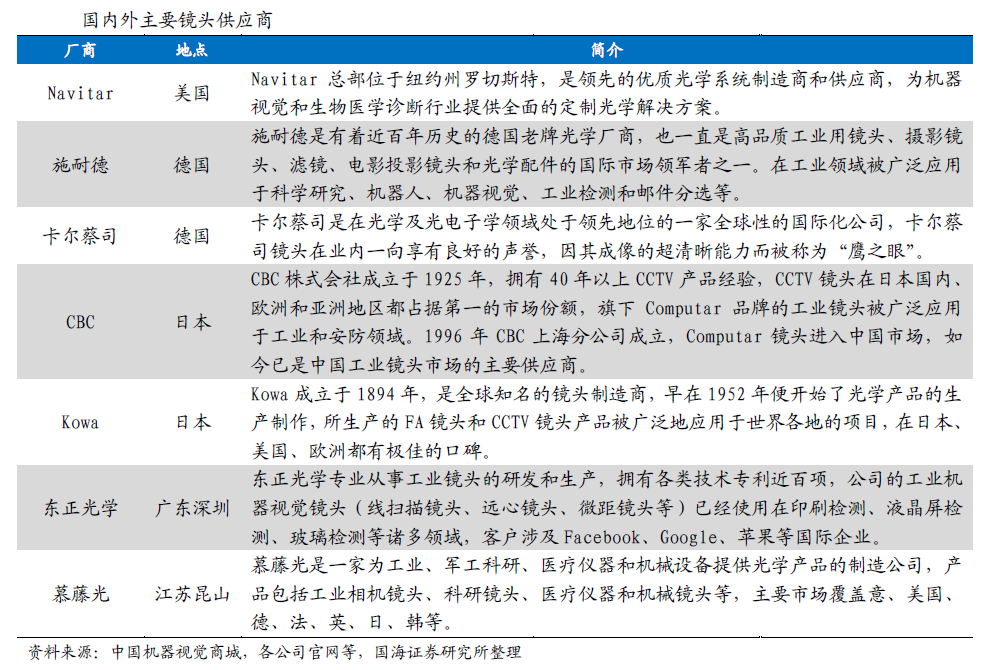

據QYResearch，2019 年全球工業鏡頭市場總值達到33 億元，預計2026 年將增至58 億元，年均復合增長率為8.3%。海外品牌在鏡頭領域投入較早，經過多年的業務積累與技術升級，在全球范圍內形成了德系徠卡、施耐德、卡爾蔡司和日系CBC、Kowa、尼康、富士等光學巨頭。由于光學鏡頭行業集成了精密機械設計、幾何光學、薄膜光學、色度學、熱力學等多學科技術，并且制作工序和工藝復雜，具有較高的技術門檻。

我國由于起步較晚，2008 年之前國內光學鏡頭市場基本被日本、德國品牌所壟斷。近些年，我國工業鏡頭行業國內廠商快速增長，主要從中低端市場切入，憑借高性價比優勢對于外資品牌具有一定競爭力。在高端市場，我國仍以進口日本、德國等老牌廠商的產品為主，但也有一部分企業如東正光學、慕藤光等逐步走向高端。東正光學的遠心鏡頭畸變小于0.02%，倍率齊全，微距鏡頭產品也能夠?qū)⒒兛刂圃?.1%的超低量級下。

3、 光源：設計光路實現目標成像

光源對于機器視覺中的圖像采集部分具有重要影響，為后續圖像識別與分析奠定必要的基礎。合適的光源設備能夠使被測物與背景盡量明顯區分，獲得高品質、高對比度的圖像。在機器視覺領域的應用中，由于應用對象與檢測要求的不同，尚無通用的機器視覺照明系統，需針對特定案例設計相應的照明方案，以達到最佳照明效果。

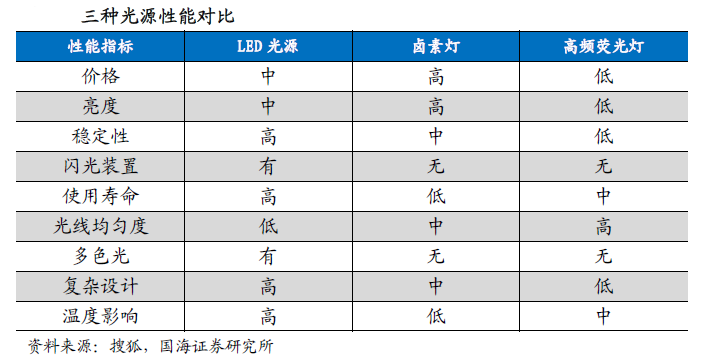

機器視覺系統使用的光源主要分為LED 光源、鹵素?zé)艉透哳l熒光燈三種，其中最為常用的為LED 光源。LED 光源即發光二極管光源，其發光原理和白熾燈、氣體放電燈的原理都不同，LED 光源采用固體半導體芯片為發光材料，能量轉換效率高，理論上可達白熾燈10%的能耗，相比熒光燈也可以達到50%的節能效果。此外，LED 光源具有形狀自由度高、使用壽命長、響應速度快、單色性好、顏色多樣、綜合性價比高等特點，因此在機器視覺等工業領域具有更廣泛的應用。

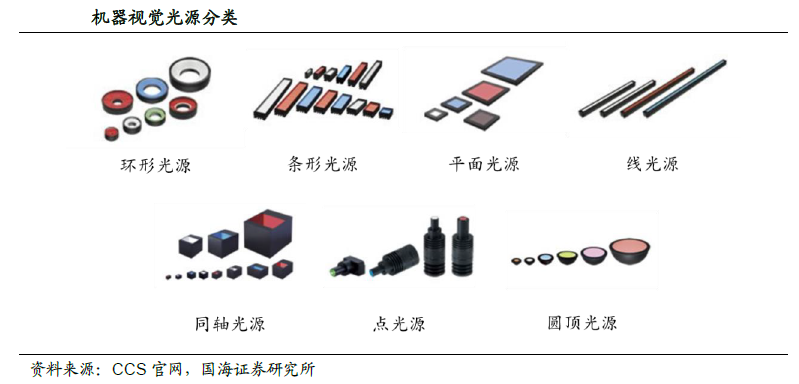

機器視覺光源產品可按形狀劃分為多種類型，如環形光源、條形光源、平面光源、線光源、點光源、同軸光源等。不同的形狀結構可提供不同的亮度、強度、照射角度、照射面積及顏色組合等，適用于不同的機器視覺應用場景。例如環形光源是由LED 陣列成圓錐狀以斜角照射在被測物體表面，通過漫反射方式照亮一小片區域，工作距離在10-15MM 時，環形光源可以突出顯示被測物體邊緣和高度的變化，適合應用于PCB 基板檢測、IC 元件檢測、集成電路印字檢查等情形。

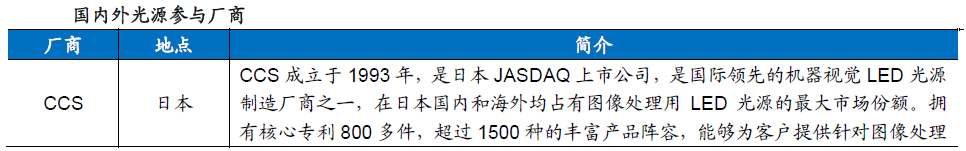

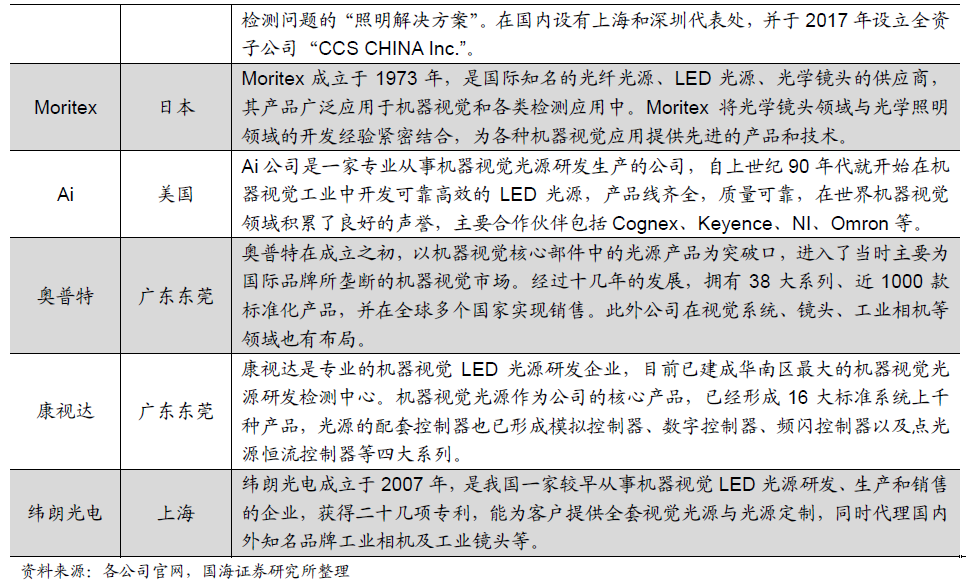

國外機器視覺照明技術已較為成熟，國際上具有代表性的光源企業主要有日本CCS、Moritex 和美國Ai。國內光源市場國產化程度較高，競爭較為充分，涌現出奧普特、沃德普、康視達、緯朗光電等一批機器視覺光源制造商，能夠與國際品牌進行競爭。

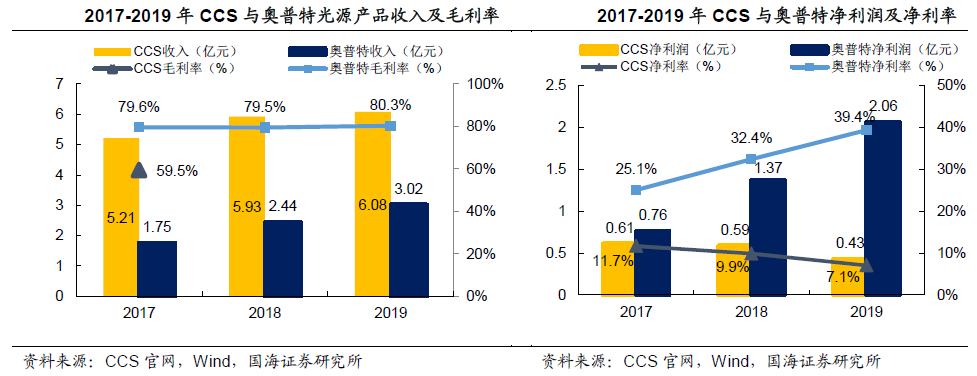

CCS 在全球光源市場上具有較高的市占率，主要產品為圖像處理用LED 光源和控制器。根據CCS 公司2017 年度報告，其在2017 年的營業收入達5.2 億元，其中光源和光源控制器產品占總營收的89.2%。

奧普特是成立于2006 年的國內機器視覺光源行業領先的本土品牌，并以光源為切入點，將產品延伸至機器視覺鏡頭、相機、視覺控制系統等其他軟硬件產品。2019 年，奧普特光源及光源控制器產品收入為3.0 億元。奧普特光源產品的銷售額與CCS 相比仍存在一定差距，但其盈利能力比CCS 高。

4、 圖像處理軟件：算法實現各種目標

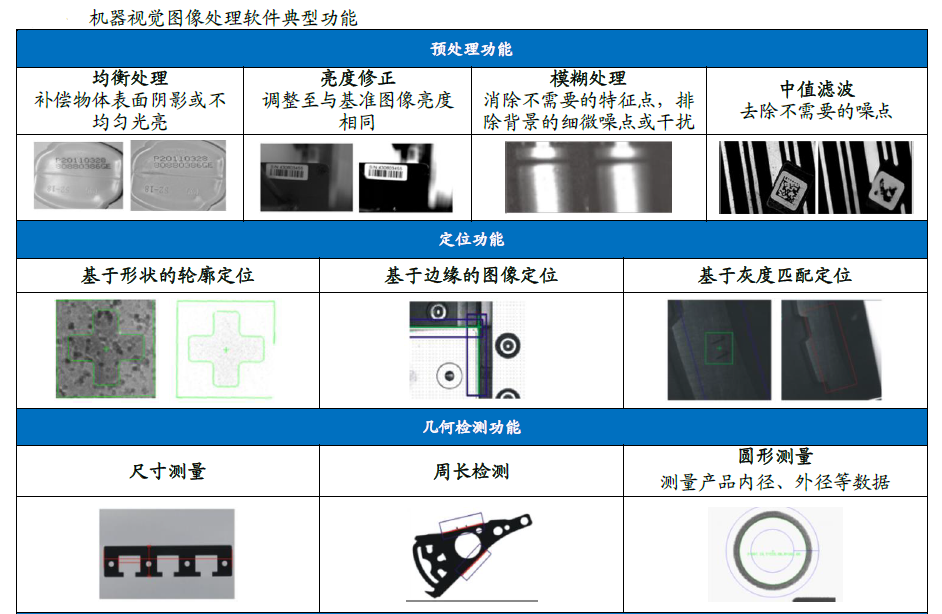

對所獲得的視覺信號進行處理是機器視覺系統的關鍵所在，機器視覺軟件類似“大腦”，通過圖像處理算法完成對被測物的識別、定位、測量、檢測等功能。機器視覺軟件主要分為兩類：一類是包含大量處理算法的工具庫，用以開發特定應用，主要使用者為集成商與設備商；另一類是專門實現某些功能的應用軟件，主要供最終用戶使用。兩者主要在開發的靈活性上存在差別。

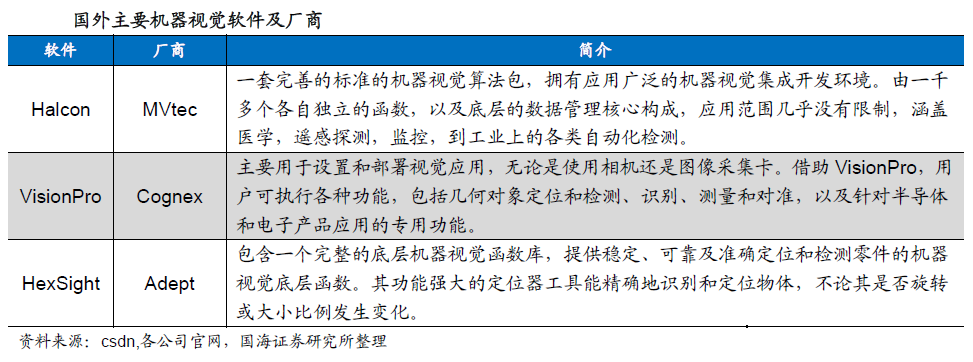

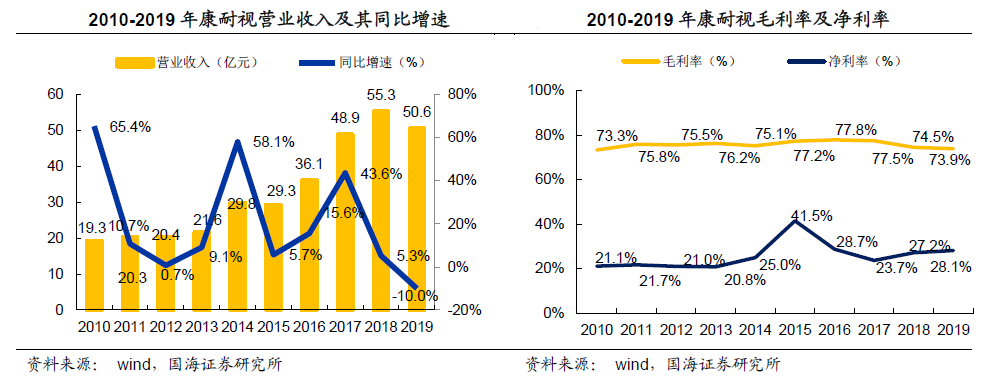

目前，圖像處理軟件領域主要由美、德等國主導，主要廠商包括Cognex、Mvtec、Adept 等，軟件的底層算法基本被以上廠商壟斷?？的鸵暎–ognex）作為最具代表性的廠商之一，近10 年業績表現良好。康耐視營業收入由19.25 億元增長至50.62 億元，復合增速10.15%；毛利率與凈利率基本穩定，分別維持在75%和25%左右。

國內的機器視覺圖像處理軟件一般是在OpenCV 等開源視覺算法庫或者Halcon、VisionPro 等第三方商業算法庫的基礎上進行二次開發。由于獨立底層算法具有非常高的技術壁壘，國內目前僅有創科視覺、海康威視、奧普特、維視圖像等少數企業完成底層算法研究并進行一定范圍的應用。

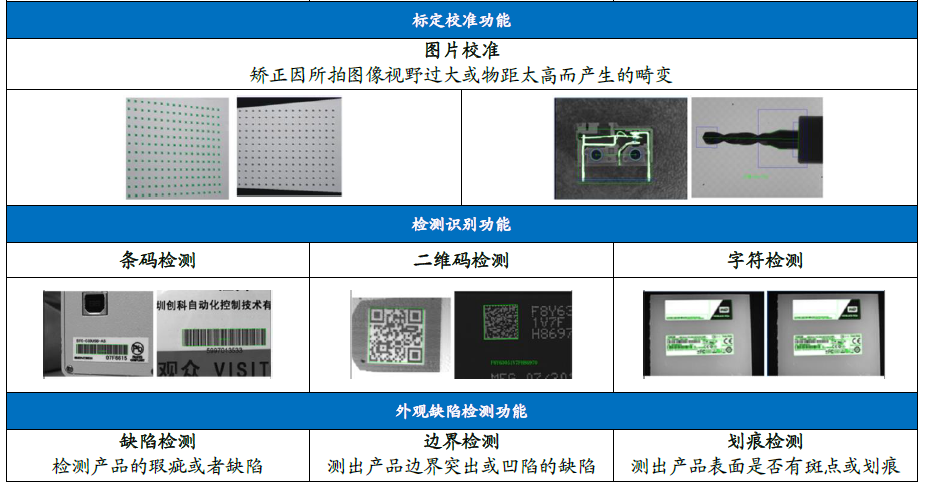

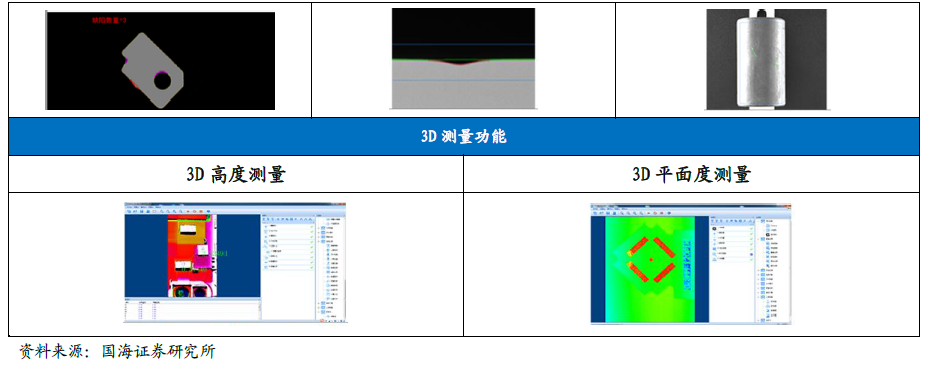

以創科視覺為例，公司研發的CKVisionBuilder 是目前機器視覺行業內最簡單的視覺系統開發平臺，涵蓋了定位、測量、識別、讀碼、缺陷、顏色、3D、邏輯運算等所有圖像處理功能。該系統具有極高的通用性，具體表現為：不要求用戶具有編程基礎，適用于各種人群；適用于3C 電子、汽車制造等多種行業；對不同種類的工業相機、PLC 等均留有對接接口，具有較好的兼容性。

5、機器視覺領域代表企業

圖漾科技

圖漾科技位于上海張江，是一家專注于3D機器視覺技術的科技公司，為客戶提供集硬件和算法于一體的工業視覺解決方案：通過其帶有獨有技術的“深度攝像頭”產品，采集真實準確有效的信息數據（周邊環境&物件尺寸、位置等），再借助于計算機硬件和軟件對相關圖像加以測量分析并輸出結果，從源頭層面助推相關行業逐步數字化。

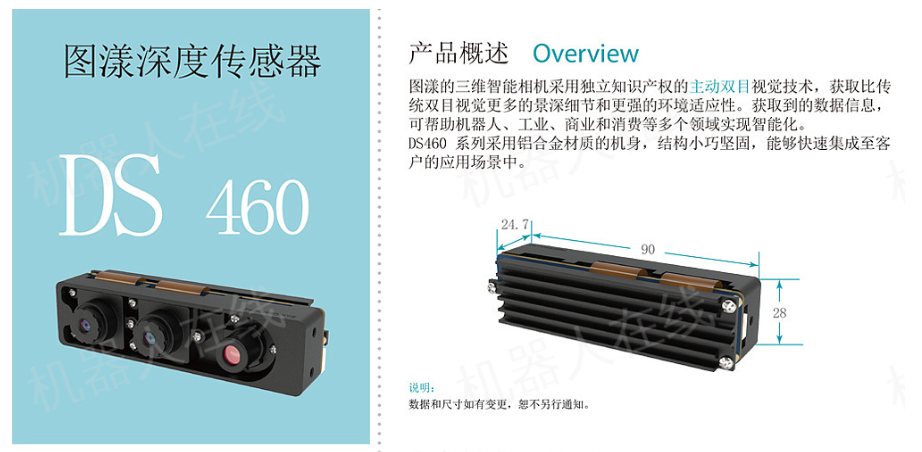

深度傳感器DS 460

目前，圖漾科技已經為國內數百家企業提供了產品服務，包括abb、京東、新北洋、順豐、菜鳥、韓國郵政等，在集成商生態圈培養、場景打磨、技術積累等方面具備了明顯的先發優勢和極高的壁壘。

所羅門

所羅門致力于成為3D機器視覺及工業用AI領導品牌，其產品透過先進的3D視覺與最新的深度學習技術，提供機器人強大功能，能有效解決以往機器人做不到或難以執行的任務。所羅門的使命是賦予機器人“眼睛”和“大腦”，讓它們擁有類似人類的視覺與辨識判斷能力，透過所羅門的視覺產品與完善服務，幫助客戶提高生產力與質量，邁向先進智能制造。

3D掃描儀

2019年榮獲全球華人企業第一家Vision Systems Design′s 2019 Innovators Awards創新獎金獎肯定，所羅門運用先進的深度學習技術，讓機器人能快速精準地進行取放任務，并能廣泛應用于許多產業，帶給使用者全新的應用體驗。

歐姆龍

歐姆龍自動化（中國）有限公司是一家引領工業自動化產品和應用先進技術的跨國公司，作為歐姆龍全球事業的一部分，它已經成為自動化領域的佼佼者。歐姆龍以其特有的"傳感與控制"技術，利用多年的經驗，以及對生產現場的深刻理解，不斷滿足客戶對產品多樣化和高品質的追求。

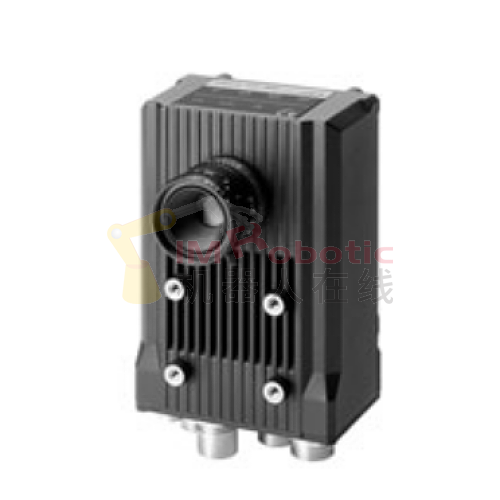

視覺傳感器 FQ-M系列

埃爾森

埃爾森智能科技為用戶提供專業的機器人3D視覺解決方案，致力于推動3D視覺技術在全球工業領域的技術推廣和應用。

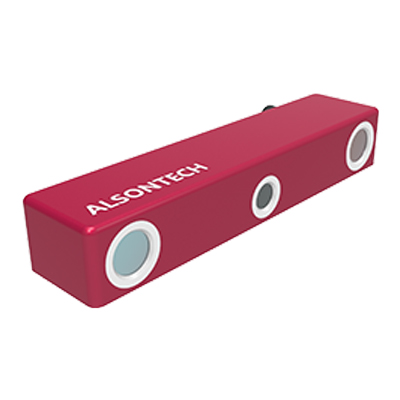

固定式機器人3D視覺系統

康耐視

康耐視視覺檢測系統（上海）有限公司是為制造自動化領域提供視覺系統、視覺軟件、視覺傳感器和工業讀碼器的先進提供商。

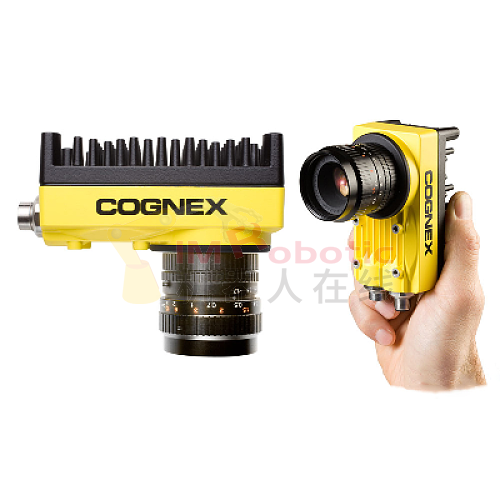

視覺系統 In-Sight 5600/5705

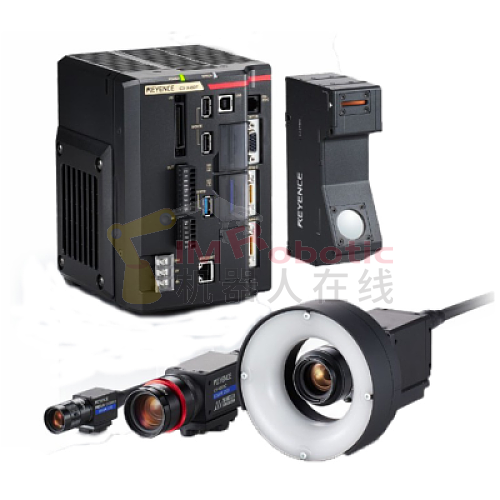

基恩士

隨著工業自動化方面的迅速發展，KEYENCE作為傳感器和測量儀器的主要供應商，在不斷開發制造更新、更可靠的產品，以滿足各制造行業的需求。
