干貨!滿滿的干貨!nanoScan3 用于SLAM的測評
發布時間 : 2020-04-26
今天分享一篇干貨含量極高的測評。兩個主角分別是:仙知SRC系列核心控制器和SICK最新安全激光雷達nanoScan3。
nanoScan3 是仙知SRC系列核心控制器新適配的激光雷達,那么這款nanoScan3激光雷達究竟如何,仙知請出了技術大拿對其進行專業的測試。
本期干貨分享,將會詳細介紹如何將nanoScan3接入仙知 SRC-2000(S) 控制器并完成SLAM應用測試。
【一 產品配置】
NanoScan3產品Safety Designer 的配置,這個步驟大家已熟知,此處省略一百字。
【二 接入仙知 SRC 系列核心控制器】
SRC系列核心控制器是為移動機器人(AGV、AMR、自動叉車等)設計的通用控制器,為移動機器人提供了核心的地圖構建、定位導航、模型編輯等功能。
控制器適配多款主流的激光雷達,并提供豐富的I/O、CAN、RS485等接口用于接入各種傳感器和驅動器設備。

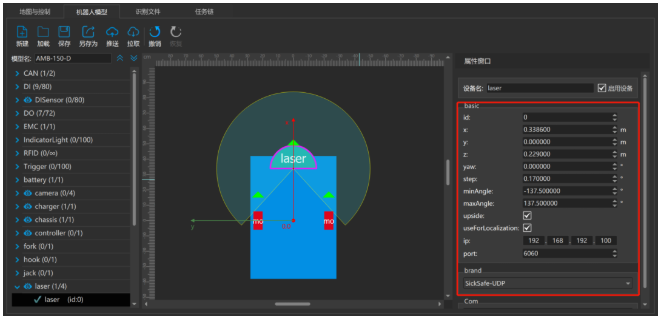

通過仙知一站式實施工具Roboshop Pro 客戶端軟件配置 SRC 所接入的激光設備,如下圖:
nanoScan3 的掃描范圍為 275°,所以左右的掃描角度范圍可配置為[-137.5°,137.5°] ,角度分辨率 step 為 0.17°。
【三 SLAM 應用測試】
干貨重點內容來了!
01 SLAM 建圖效果
完成 nanoScan3 的接入后即可開始 SLAM 建圖,我們采用常規的建圖方式,即繞現場環境兜一圈使地圖形成閉環,過程如下:

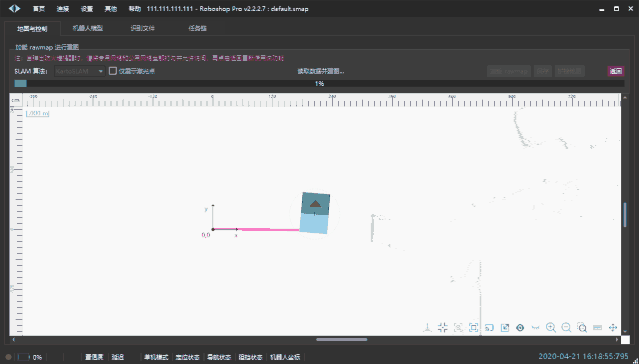

▲ SLAM建圖過程 ▲
建圖時的運行速度為 1m/s,角速度 30°/s。簡單擦去地圖中的動態物體后得到的地圖如下:
通過放大細節可以看到,使用 nanoScan3 構建的地圖墻面筆直、厚度較薄,并且沒有任何重影現象。

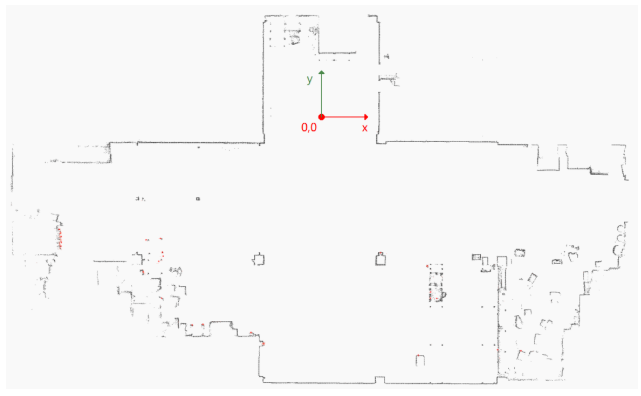

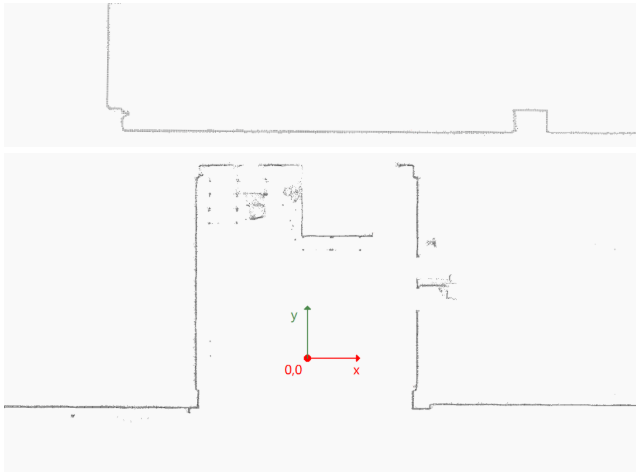

▲ nanoScan3構建地圖效果 ▲
02 實際有效距離測試

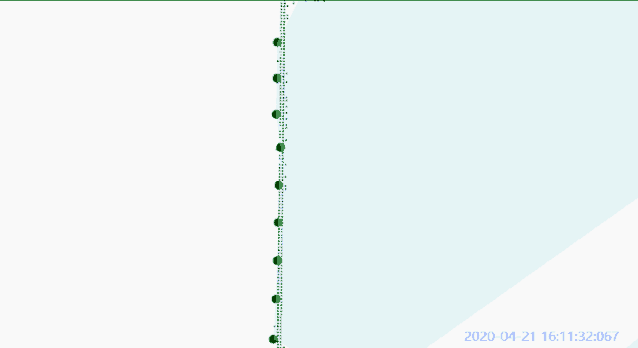

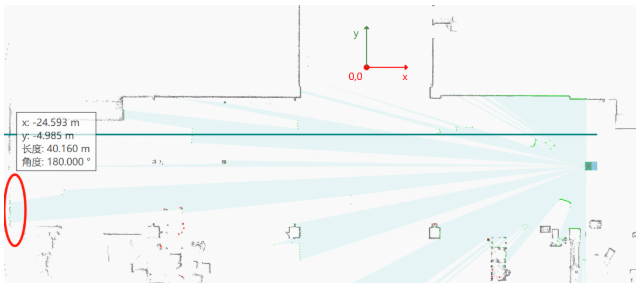

nanoScan3 標稱的最遠有效距離為 40m,實際測試中距離機器人 40m 處的墻面可以明顯獲得正確的激光數據反饋,如下圖:
03 測距穩定性測試
測距的穩定性我們?nèi)∵h(yuǎn)距離、中距離、近距離三種情況。
遠距離(>30m)

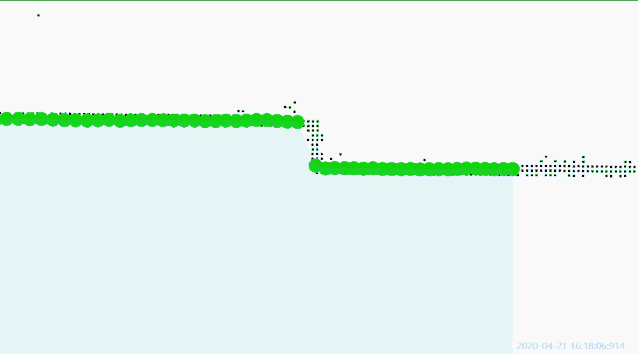

通過動圖可以看到,nanoScan3 在遠距離測距方面十分優秀,數據的跳動基本在兩個地圖點之間(約2cm),性能遠超同類的產品。
中距離(約10m)
nanoScan3 中距離的數據跳動基本可以忽略(<1cm)。
近距離主要考察數據的準確性,若激光處理不好則會導致噪點的產生,從而無法正確還原物體的形狀,這里使用一個直角面的物體進行測試。
近距離(<0.1m)

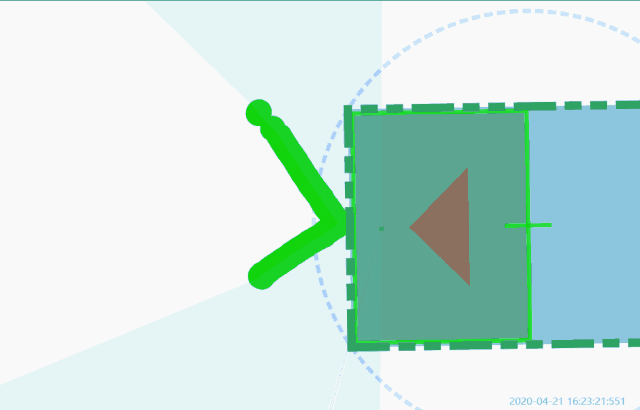

可以看到 nanoScan3 完好的還原了物體的形狀,沒有因?yàn)榧す庠朦c(diǎn)而使直角變形,數據的跳動也非常小。
04 對黑色物體的檢測
nanoScan3 是一款安全產品,其對黑色物體的檢測標準非常高,可以檢測到反射率為 1.8% 以上的物體。
我們使用分別為 70mm 和 200mm 直徑的灰黑色圓柱體進行測試:

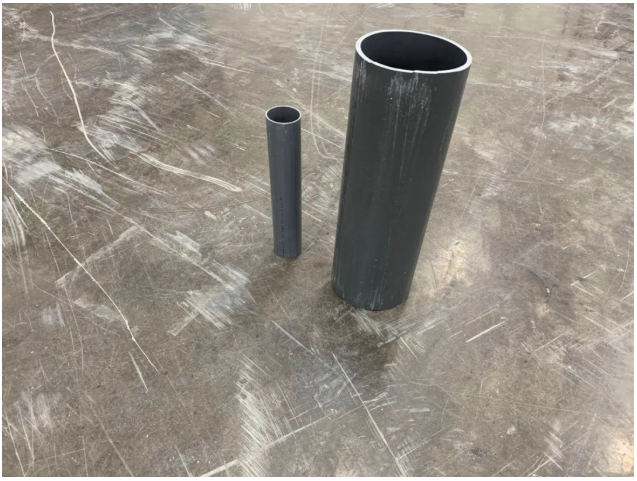

▲ 直徑分別為70mm 和 200mm ▲
激光距離圓柱體為 10cm的情況

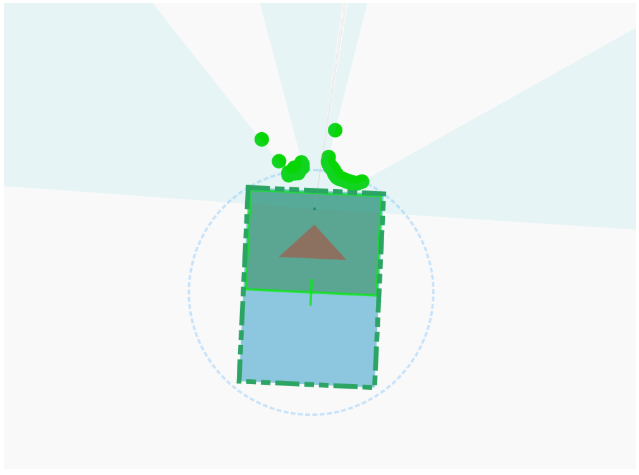

激光距離圓柱體為 3m的情況
可以看到, nanoScan3 在不同距離處對灰黑色物體的檢測也非常穩定,比較好的還原了物體的形狀,并且沒有出現產生無效數據點的情況。
05 對反光物的檢測
反光物體測試使用仙知專用充電樁進行測試,主要測試在不同距離下nanoScan3 得到的反射率是否穩定,下圖紅框中即為 3M 反光條,長度為 18cm。

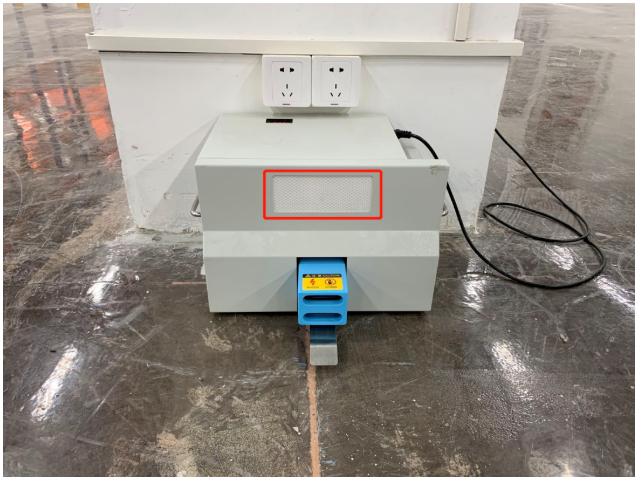

▲ 紅框內:長度為18cm的反光條 ▲
激光距離反光條 10cm 的情況

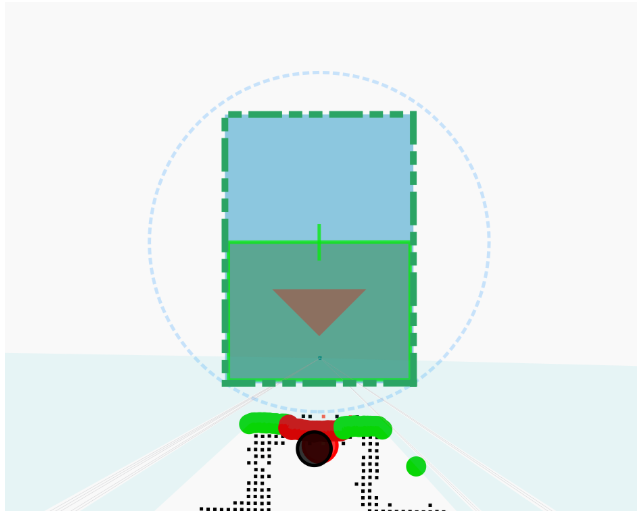

上圖中紅色的激光點比綠色的激光點反射率高,說明激光檢測到了條狀的反光物,并且反光物呈直線,沒有出現變形和噪點。
激光距離反光條 2m 的情況
可以看到,2m 處條狀反光物依然明顯,激光數據中反射率保持穩定。
由此可見, nanoScan3 數據反射率的穩定性是非常優秀的,不會出現近距離時反射率數據不穩定的情況,顯著優于市面上同類型的激光雷達,這對識別反光物體的相關應用是非常友好的。
為了測試反光柱檢測的最遠距離,使用下圖中 10cm 直徑的反光柱進行測試:

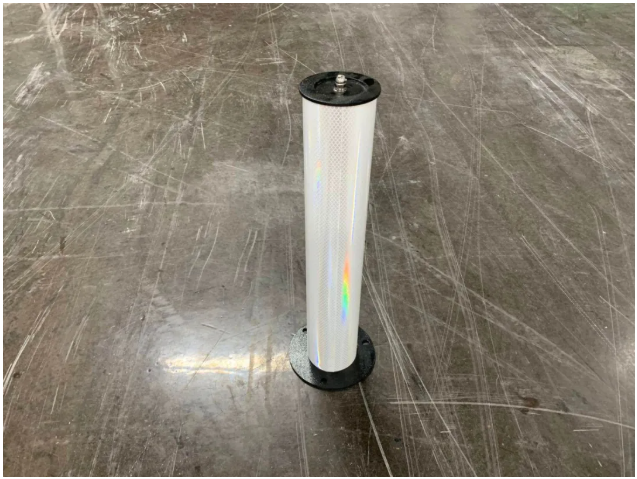

▲ 直徑為10cm的反光柱 ▲

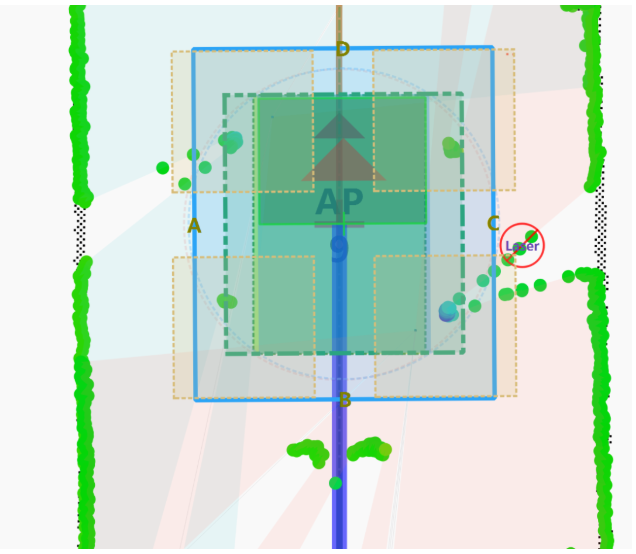

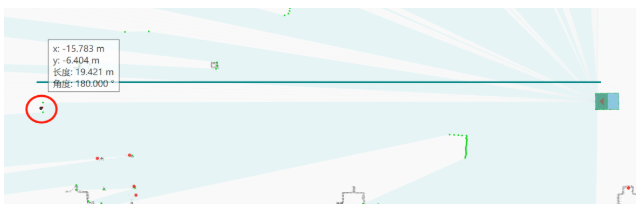

經測試,大約在 20m 的范圍內,可以穩定的檢測到直徑為 10cm 的反光柱(保證兩個高反光點),下圖中的黑色點即為檢測到的反光柱。
06 前景噪聲測試

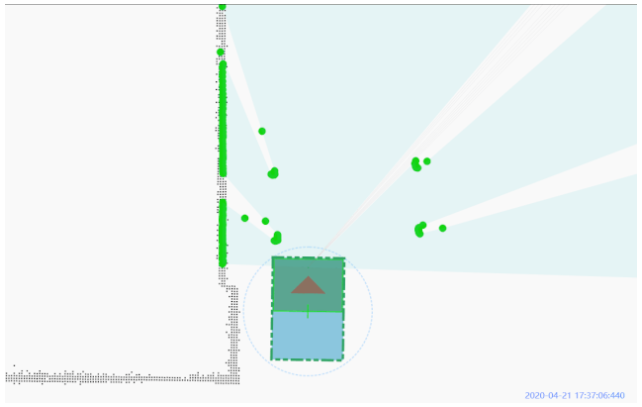

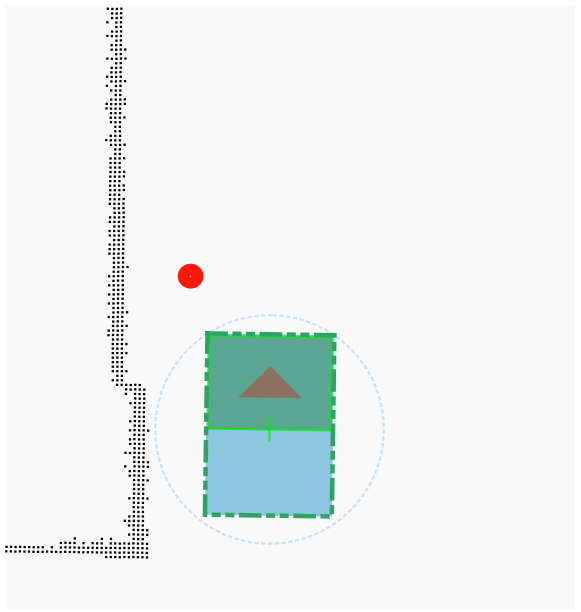

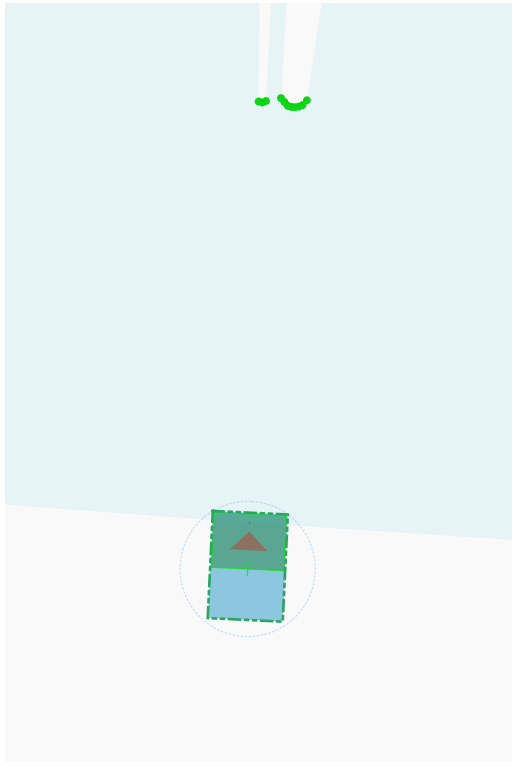

如下圖所示,如果在紅點處有柱狀的物體,此時激光雷達會有部分本應該掃描到墻面的光束被該柱狀物體擋住,由于激光的光束并不是一個點,而是一個有大小的光斑,所以就會出現有半個光斑打在墻面,另外半個光斑打在前面的柱狀物體的情況。這種情況下,激光的前景噪聲就產生了。
▲ 產生激光前景噪聲 ▲

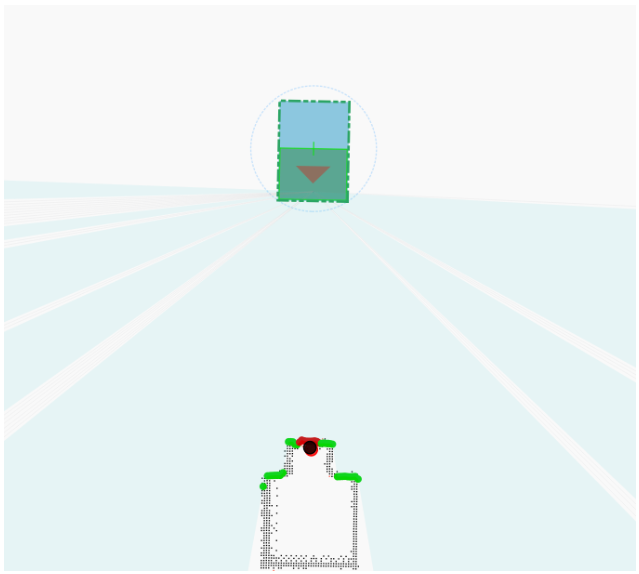

如下圖為其他品牌的激光雷達產生嚴重前景噪聲的情況,該情況會直接影響到潛伏牽引機器人的正常工作。
▲ 其它品牌測試情況 ▲
我們模擬了類似的情況,對 nanoScan3 進行了測試:
▲ nanoScan3測試情況 ▲
從以上動圖可以看到,nanoScan3 雖然產生了前景噪聲,但是在一個方向只會有一個噪點,對實際的應用沒有特別大的影響。這,得益于 SICK 的safeHDDM?高精度測量專利技術。
【四 總結】
經過深度的測試,仙知認為 SICK 的新品 nanoScan3 是一款非常優秀的產品,其優越的性能有助于 SLAM 技術能更好的應用于移動機器人上。并且 nanoScan3 是一款兼顧安全功能的產品,配合 SICK 的 Flexi soft 套件和仙知的 SRC-2000(S) 控制器,可以快速的搭建滿足 CE 安全標準的移動機器人產品。
